Noise Generator

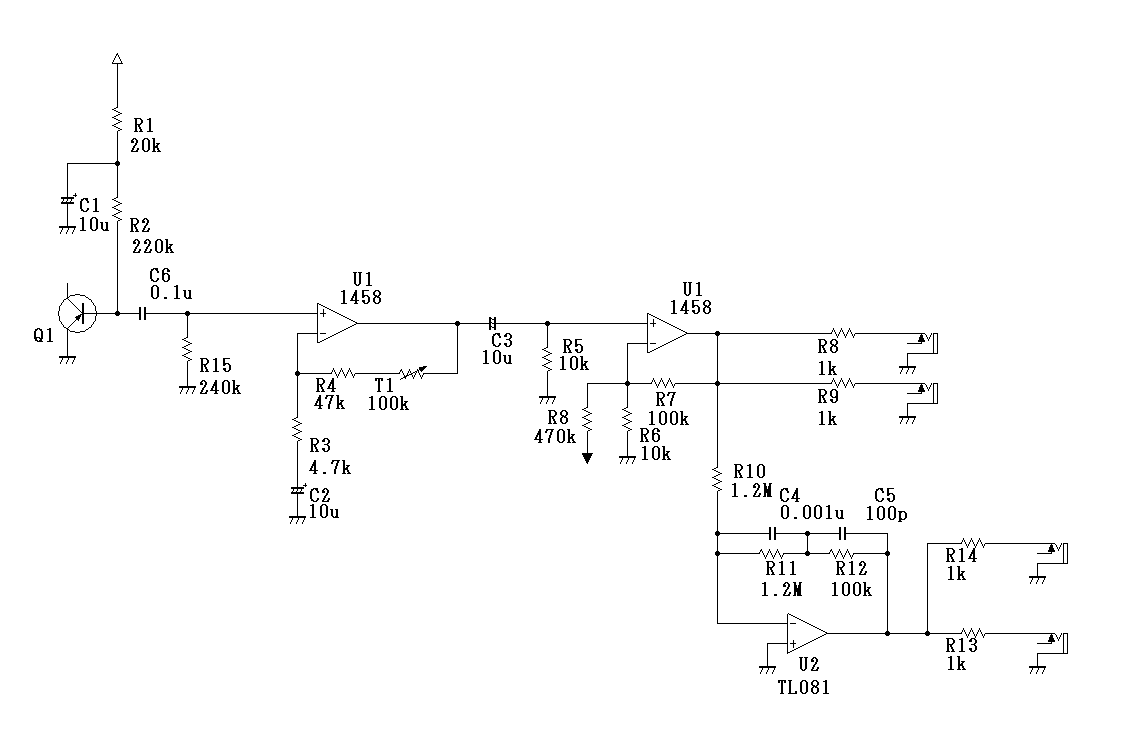

回路
この回路は、多くの製作例に採用されているだけでなく、無線機などのシグナルトレーサーにも使われている由緒正しいものです。
トランジスタに逆電圧をかけ発生したノイズを、後段で増幅します。
また、フィルタに通すことでカラーノイズを出力します。
使用する部品はノイズを発生させるという目的からも、特にノイズに対して考慮されていないものを使用します。
調整
T1により、ノイズレベルを調整します。概ね10Vppになるようにします。
