Ring Modulator２

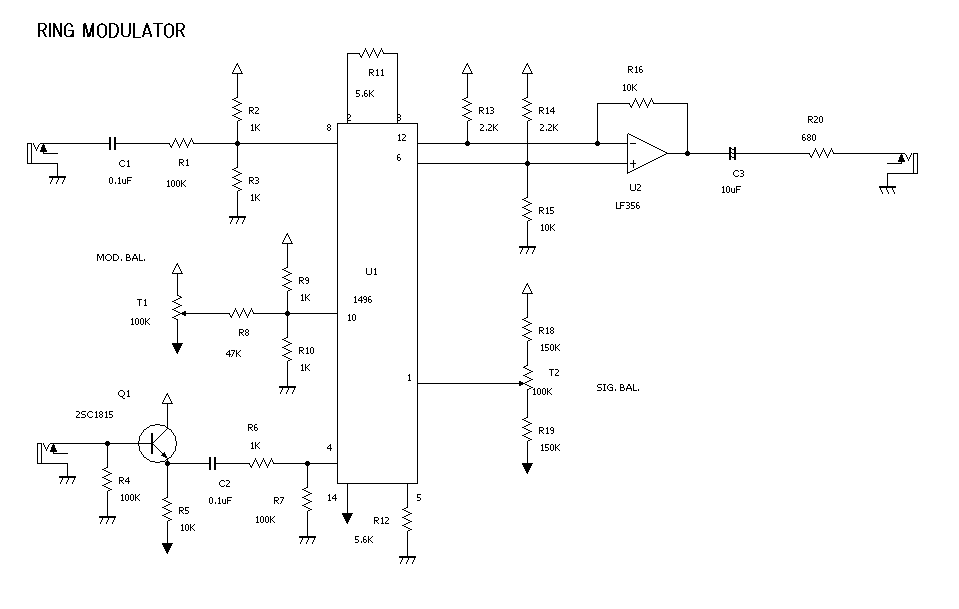

回路

　ダブルバランスドモジュレータ・1496を使用したリングモジュレータです。
この回路も掛け算器です。
4200や1496がどうしても入手できないときには、トランジスタやFETなどを用いて、同等の回路を組むことも可能です。

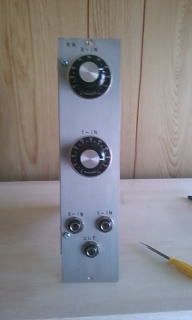

回路図には記載されていませんが、実機では、各入力にVRを挿入してあります。

　この回路も、4200を使用した回路と同様に、片方の入力のみに信号を入力した時に出力がゼロになるようにバランスを取ります。
