VCO２
回路

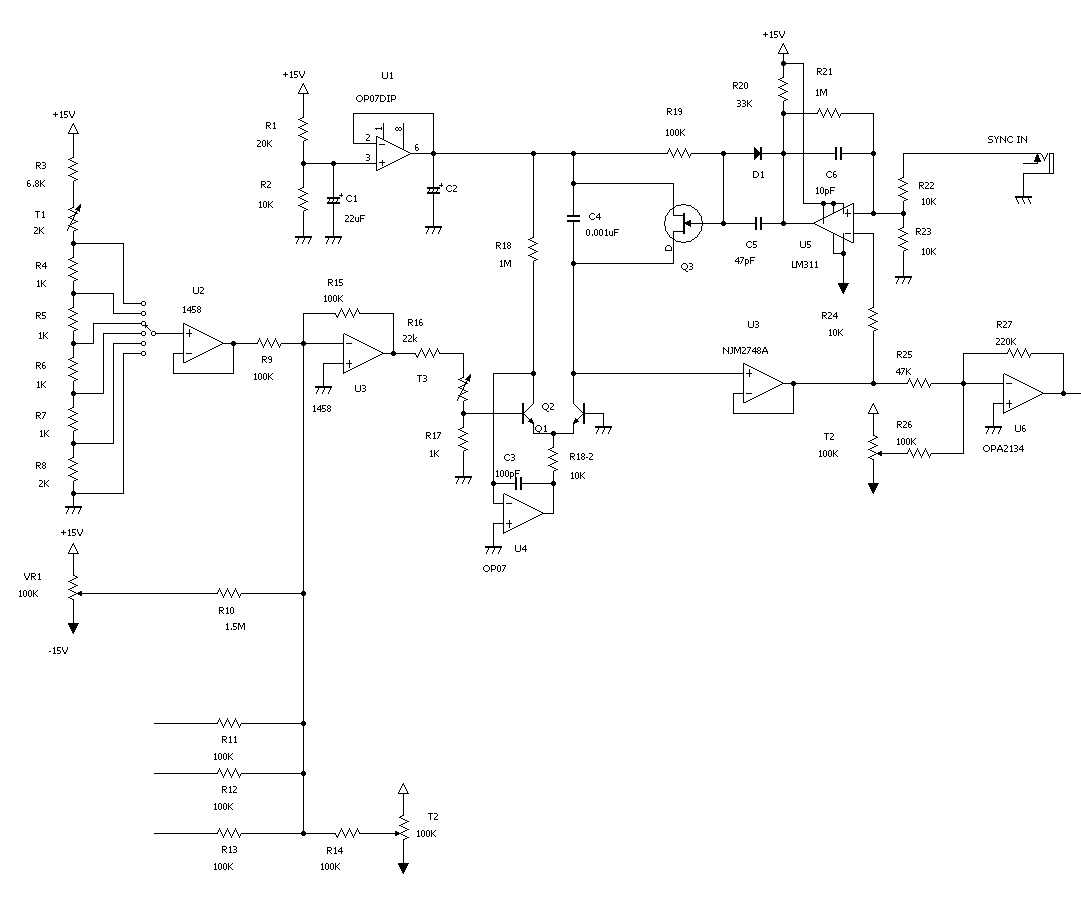

VCO2全回路図（PDF形式）
このVCOもまた、リセット型となります。
しかし、タイミングコンデンサは、オペアンプの入出力間にあるのではなく電源と入力端子の間にあります。
この回路もメーカ製シンセサイザに採用された実績のある回路ですが、VCO1の三角波・正弦波コンバータを共用することはできませんので注意が必要です。
このVCOでは、温度補償を感温抵抗器により行っています。
また、VCO1同様、CV入力部には可変抵抗器が入っていません。
調整
VCO1と基本的に変わりません。
完成後の各波形

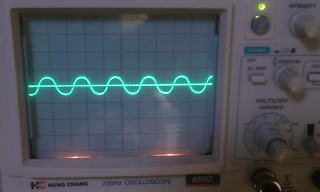

正弦波

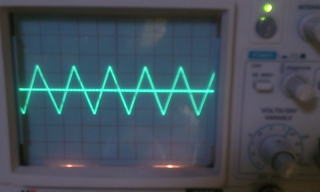

三角波

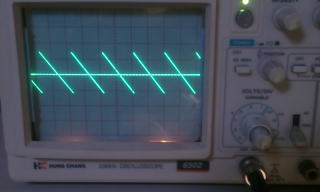

鋸歯状波

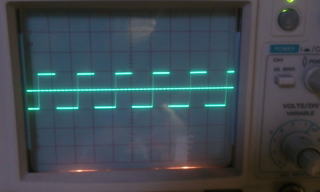

矩形波
