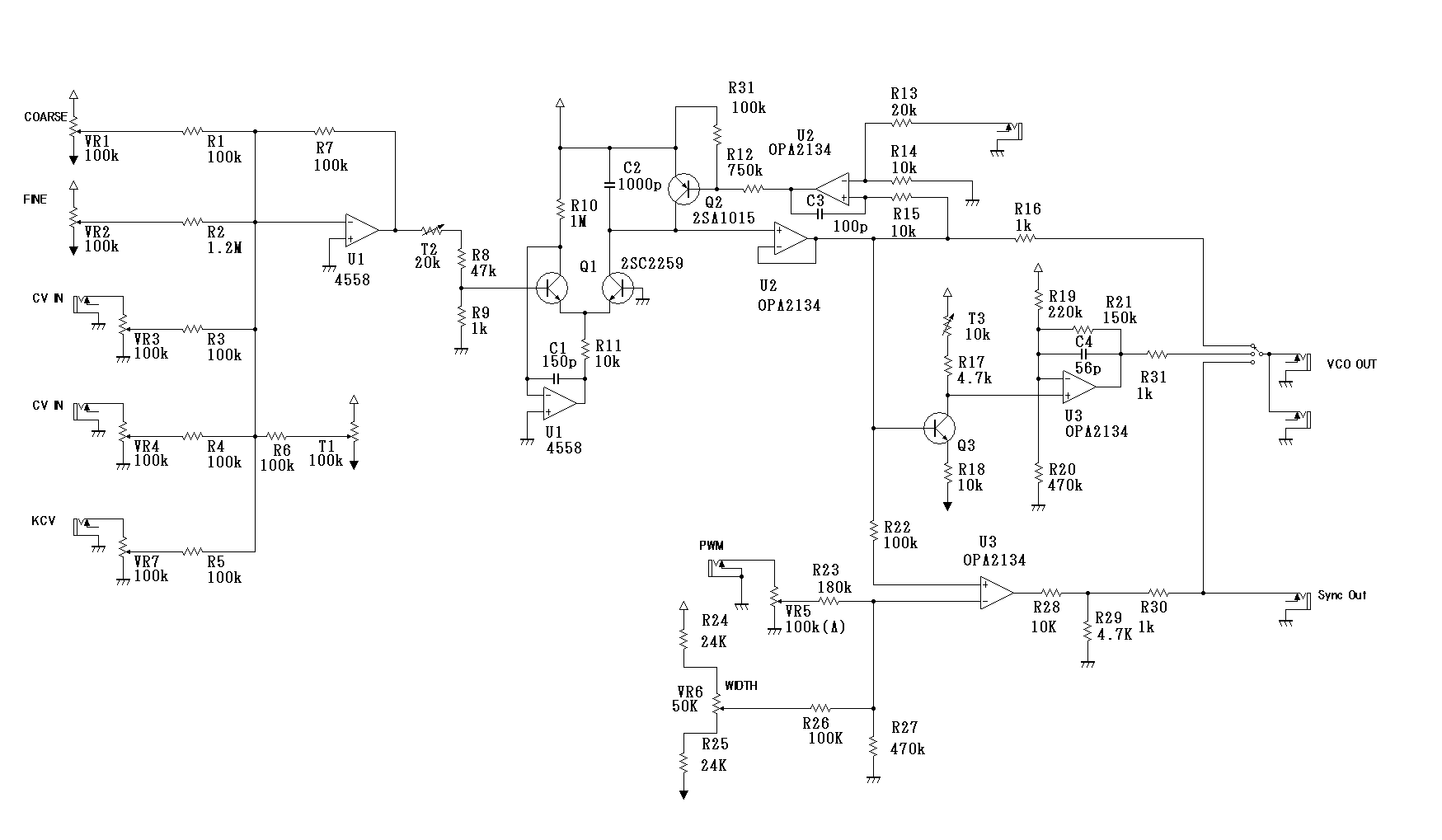

回路は、moogタイプの不連続リセット型VCOです。

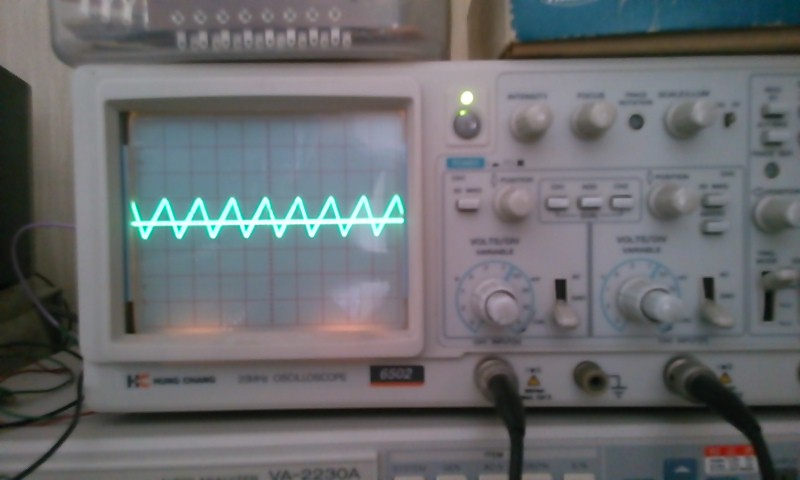

この定数で動作していますが、三角波のレヴェルが低くなってしまいました。
このVCOで変調をかけることを想定していませんので、このままとします。
また、先に製作した５Ｕアナログシンセサイザーとの乗り入れを想定しています。
CV系もsignal系も、そのまま使用できます。

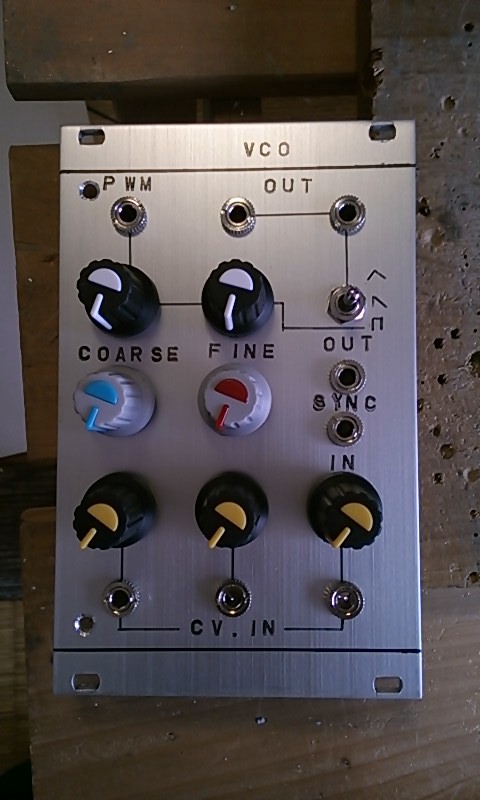

パネルの配置とデザインは画像のようにしました。
今回のシンセサイザーは、各入力に可変抵抗器とミキサーを備えています。
これを考慮してデザインしました。

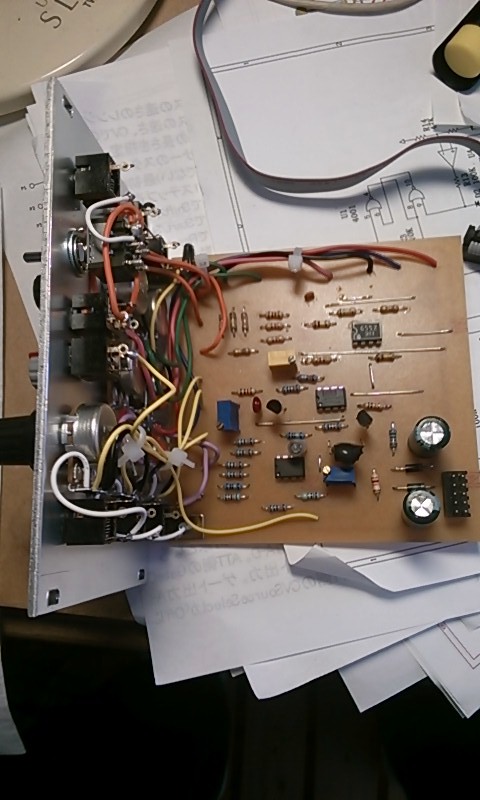

各部品の実装は、プリント基板の修正などから、あまり見栄えの良いものではありません。
ワイアリングも、スペースに余裕があるわけではありませんので、非常に見栄えの悪い配線になってしまいました。

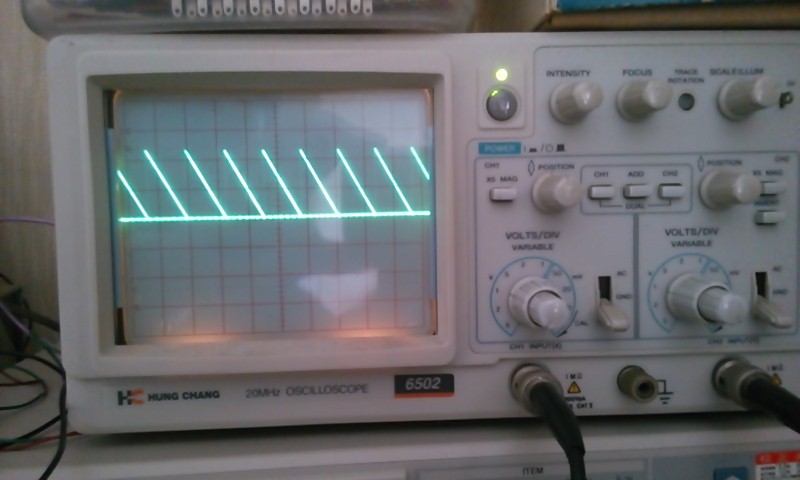

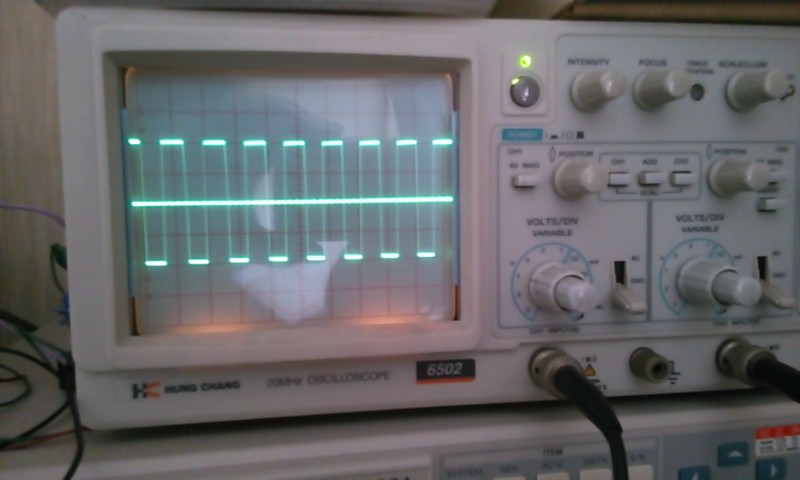

調整は、他のVCOと変わるものではありません。
ピッチ、スパン、三角波の調整になります。
