平成２年に、わけあって作ったもの。LSIはＭＳＭ５５０９です。上の写真 は、正面から見たところ、下の写真は側面から見たところです。

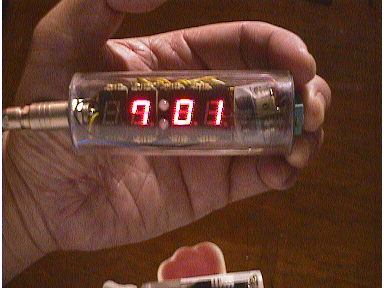

７時０１分を表示しています。写真では光っていませんが、７と０の間にあ る二つの発光ダイオードは、１秒間隔で午前中は緑色、午後は赤色に光ります。

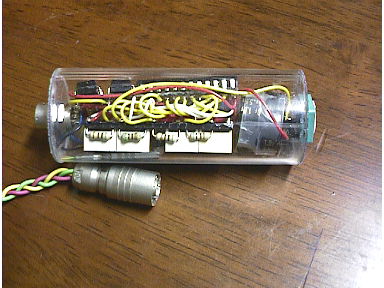

側面から見るとＭＳＭ５５０９のほかに左の方に小さいＩＣが２個見えます が、これはそれぞれスイッチングトランジスターが３個づつ入っています。右の 外部に出ているスイッチの左に有るものは、空気コンデンサーです。この時計は 単３電池４本が電源ですが、短時間ならこの空気コンデンサーによって、電池が なくても稼働するようになっています。
実は、このタイプのデジタル時計の原型は、やはり昭和５２年頃に作ったも のです。そのときのLSIはＦＣＭ６００４というもので、電源は３ボルト、表示 していないときの消費電流が５マイクロアンペアくらいで、カレンダー表示もし て、しかもＭＳＭ５５０９よりもっと小さいという優れものでした。どうしても 欲しいという人が何人かいて、私は忙しくていやだったんだけど、３台くらいは 作って売りました。そうそう、思い出した。友人と飲みに行った店のママが、私 がこの時計を使っているのを見て、どうしても欲しいというので仕方なくあげて しまったという１台もある。これって、友人の（正確に言うと友人の大学での恩 師の）たまり場の店で、私は初めて行って、それ以後、１度も行ってない店。つ まり、下心があってあげたのではない。そんな妙なものがあってもこんなところ で有ったとは書けないが。（笑）迫力に負けてあげざるを得なくなっただけ。そ れくらい、私も含めて当時の人には、こんな小さなデジタル時計には魅力があっ た。それから数年後にもわけあって２台作ったが、しかし、その２台とも手元に ない。
この写真ではあまりエレガントでないが、（というのは、少し大きすぎる） 、ＦＣＭ６００４を使うと手のひらに入ってしまって本当にかわいくて、欲しく なってしまうものだったのだ（電源は小さな水銀電池を中に入れていた。）。だ から、（くどいけど）あの大学の先生の行きつけの店のママが欲しがったのはよ く分かる。私ももう１度あれを作りたい。だれか、ＦＣＭ６００４を持っていま せんか？（今の秋月電子通商で入手。当時は信越電気とか信越無線とかいう名前 だった。）
ところで、写真には、時刻を見たいときに押すスイッチが写ってるが、昭和 ５２年頃はこんなスイッチを手に入れるのは大変だった。既製のスイッチでは一 番小さいのはマイクロスイッチといわれるものだったが、１センチＸ２センチく らいはあって（厚みは５ミリ程度）こういう小さいものには入れられない。たま たま、当時のトランジスタ技術（だったかな？）に、アルプス電気が今の写真で 写っているようなスイッチを開発していて、サンプル出荷しているのを見つけて （サンプル価格１個１００円）、５００円を封筒に入れてたったの５個を注文し たら、なんと１月ほどして送ってくれたので使用できた。
しかし、こんなもの作ってないでマイコン（今のパソコンの元祖）と遊んで いれば良かったかなと思わないでもないな。汎用機よりも、こういう形のあるも のを作りたかったのかな？ちなみに、やはりこの何年か前に、大学の教養講座と してベーシックを習い、半年間、コンピュータ（メルコムという三菱のコンピュ ータ）を自由に使えたので、けっこう、ソフトウェアにもこったのが、最近の趣 味（と実益？）につながっているわけです。
